產品：MW767 明基 投影機

電源設計 服務器級別

　　電源設計，也是投影機設計的一大難題。與多數朋友的理解略有不同，所有的商教投影機的電源都達到了電腦服務器電源的級別，無論是做工還是線路設計。

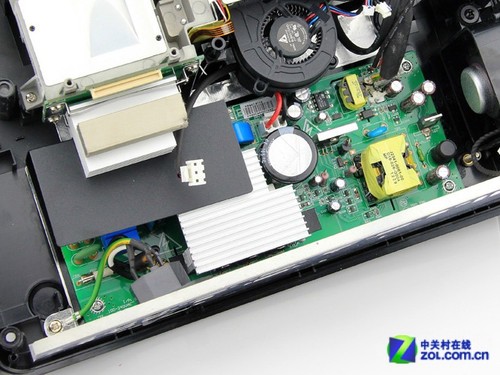

底部的電源設計

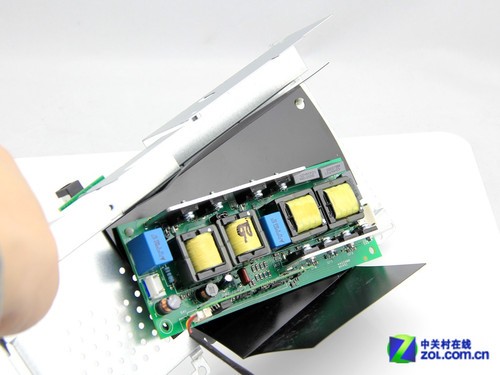

　　明基MW767采用了分離式電源設計，一部分固定在機身底部的背板上，另一部分在機身內部的中間區域的硬性鐵板上。從視覺上，主板上部被薄鐵板包圍，主板下部被厚鐵板包圍。

變壓器　

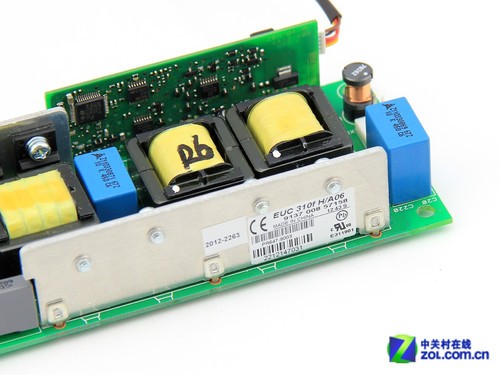

變壓器特寫　

　　從電源設計上，明基MW767的電源功能大致可分為2部分，一部分為主體工作供電系統，屬于高壓區，負責正常工作狀態的燈泡、散熱系統、主板等供電；另一部分為低能耗的待機供電系統，明基的超級節能機制就源于此，也是關機后散熱風扇的供電系統。

拆解綜述：

　　明基MW767是否是一款好機器？再好的宣傳都是次要的，客觀性能測試和實際演示效果是一部分，做工和散熱也是重要的環節，我們此次拆解的目的就是滿足大家的好奇。中關村在線拆解了不少投影產品，有興趣的朋友可以關注相關報道。
